Soldador eléctrico por puntos manual serie L

Aplicación
Se usa principalmente para procesos de soldadura por puntos para producir carrocerías y cabinas automotrices.

Características
Opera de manera óptima en áreas donde se requiere un brazo de electrodo más corto; y el movimiento de balanceo del soldador es importante, como la soldadura de placas delgadas.

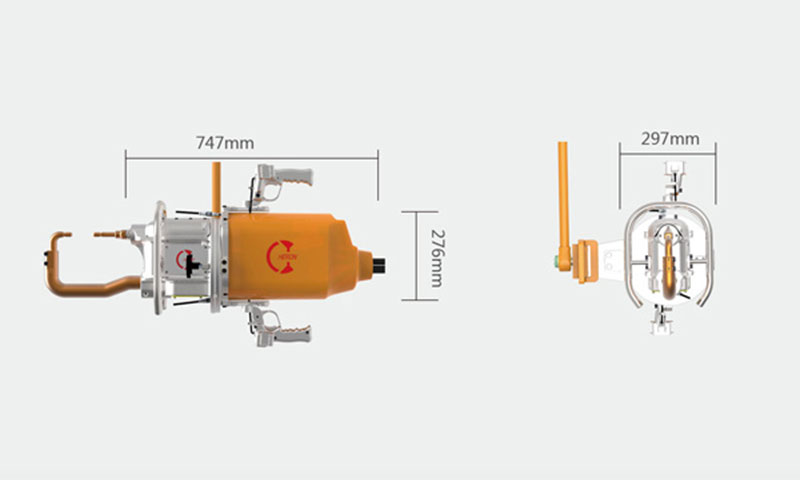

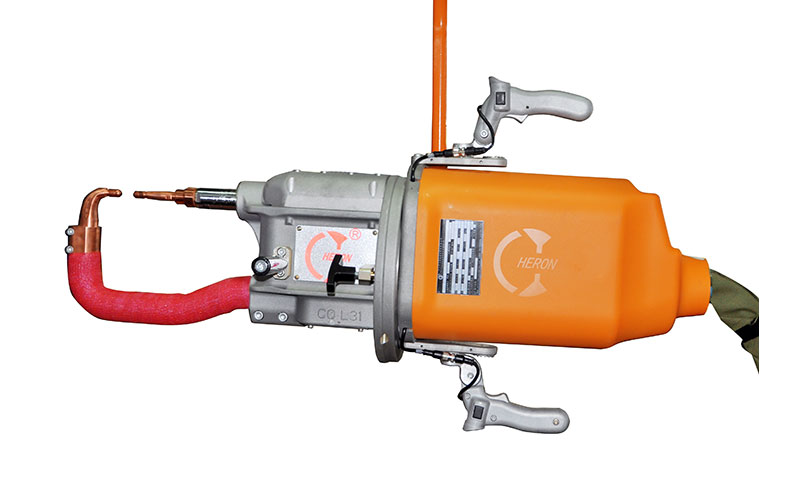

Soldador eléctrico tipo C serie
L21 L22 Artículo Transformador (KVA) Diámetro de cilindro (mm) golpe(mm) ayuda/ soldadura/ respaldo Tensión secundaria (V) Garganta estándar (mm) Fuerza de soldadura (dN) Corriente de cortocircuito secundaria (KA) L (mm) Altura (mm) A+ (°) B (mm)
1 55(MFDC) Φ80 Φ100 20/60 20/80 10 300 390 18 250 ~ 400 40 ~ 350 90 105 110 10 ~ 60
2 110(MFDC) 10.4 300 390 20
3 40(AC) Φ80 Φ100 20/60 20/80 6.5 300 390 16
4 65(AC) 9.7 300 390 18
L23 L24 1 55(MFDC) Φ80 Φ100 20/110 20/130 10 300 390 18 250 ~ 400 40 ~ 350 90 105 110 10 ~ 70
2 110(MFDC) 10.4 300 390 20
3 40(AC) Φ80 Φ100 20/110 20/130 6.5 300 390 16
4 65(AC) 9.7 300 390 18

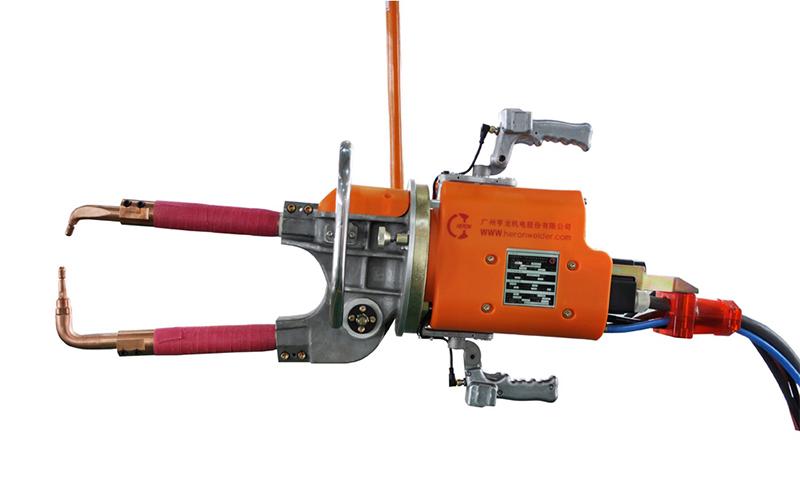

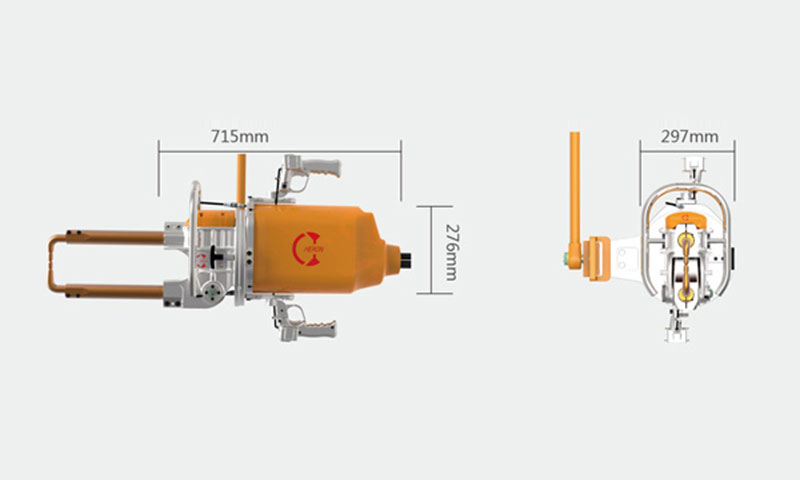

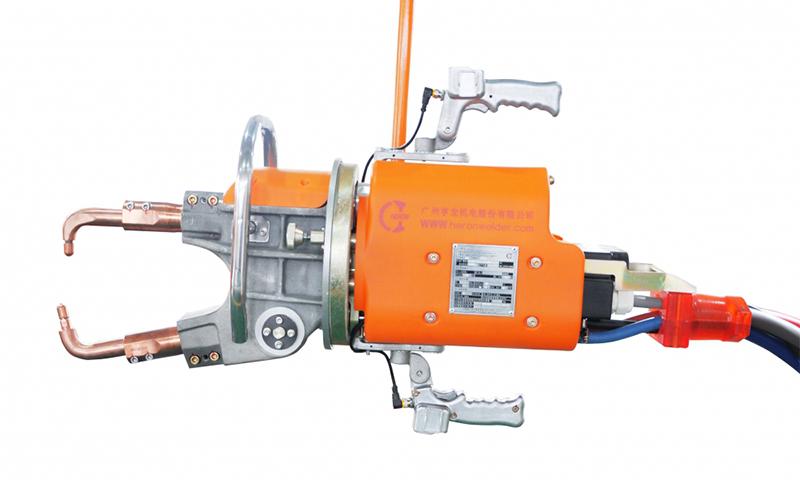

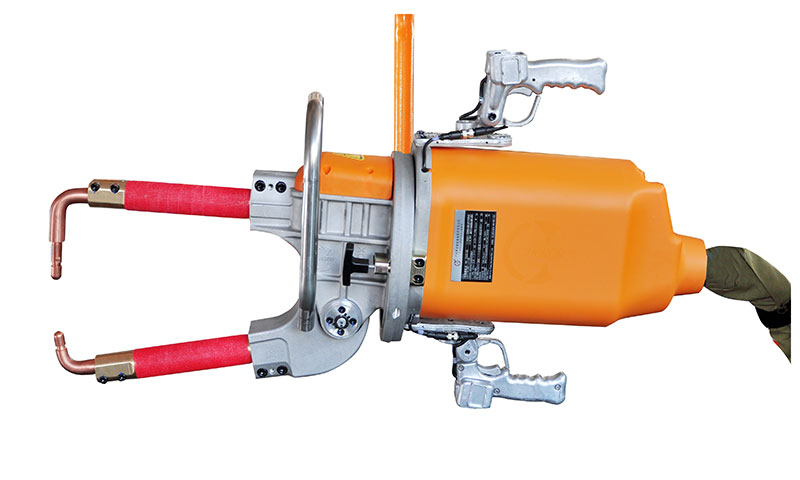

Soldador eléctrico tipo X serie L
L21 Artículo Transformador (KVA) Diámetro del cilindro (mm) Longitud de brazo dinámica (mm) golpe(mm) ayuda/ soldadura/ respaldo Fuerza de soldadura (V) Garganta estándar (mm) Fuerza de soldadura (dN) Corriente de cortocircuito secundaria (KA) L (mm) Altura (mm) A+ (°) B+ (°) C (mm)
1 55(MFDC) Φ100 210 25/50 10 300 130-570 18 200 ~ 750 40 ~ 130 90 105 110 90 105 110 10 ~ 60
2 110(MFDC) 10.4 400 130-570 20
3 40(AC) Φ100 210 25/50 6.5 300 130-570 16
4 65(AC) 9.7 400 130-570 18
L22 1 55(MFDC) Φ100 210 25/50 10 300 130-570 18 200 ~ 750 155 ~ 330 90 105 110 90 105 110 10 ~ 80
2 110(MFDC) 10.4 400 130-570 20
3 40(AC) Φ100 210 25/50 6.5 300 130-570 16
4 65(AC) 9.7 400 130-570 18

Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
