Aplicación
Se usa principalmente para procesos de soldadura por puntos para producir carrocerías y cabinas automotrices.
Características
1. Se puede desmontar de manera veloz, y esto permite ahorra tiempo y facilitar el mantenimiento.
2. Se utiliza un diseño eficaz con el fin de proteger el brazo del electrodo de aluminio de la corrosión.
3. El cuerpo principal de nuestro soldador utiliza una placa de aleación de aluminio de alta resistencia.
4. El brazo del electrodo es rígido, lo que lo disminuye las chispas que se generan durante el proceso.
5. Los transformadores DC de frecuencia media sirven para frecuencias de 1 o 2 KHz.
6. La capacidad nominal de un transformador DC de frecuencia media es 55KVA/75KVA/165KVA/220KVA.

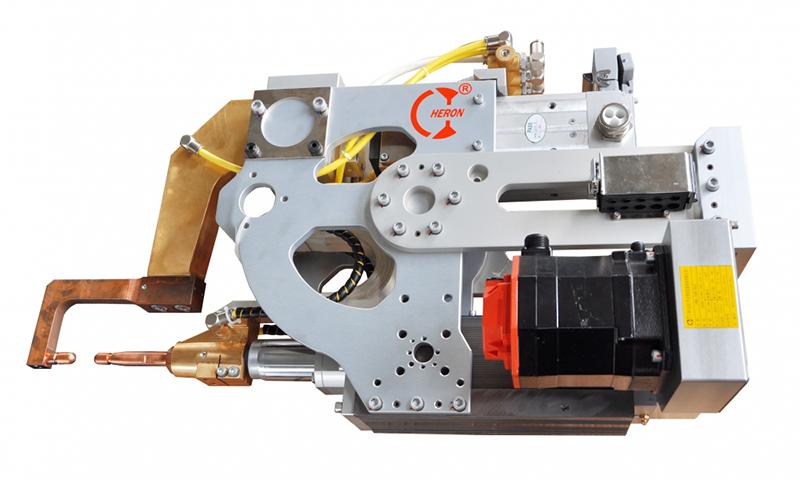

Soldador eléctrico por puntos robótico de frecuencia media tipo C
Soldador eléctrico por puntos robótico 75KVA DB6-075-C15003-00
| N° de modelo | DB6-075-C15003-00 |
| Peso bruto (Kg) | 115 |
| Capacidad nominal del transformador(KVA) | 75 |
| Tamaño del brazo(mm) | 70*262 |
| Dimensiones L*ALTURA*ANCHO(mm) | 967*633*423 |
| Corriente acceso directo máxima(KA) | 20 |
| Golpe máximo(mm) | 105 |
| Fuerza de electrodo máxima(N) | 4400 |
| Deformación del brazo(mm) | ≤1.5 |
| Electrodo desviado(mm) | ≤0.5 |
| Centro de gravedad(X/Y/Z, cm) | 1.4/2/40.9 |
| Material del brazo | Aleación de cobre |
| Forma de conexión robótica | Arriba, Abajo, Izquierda, Derecha, Atrás |
| Servo Motor | Se aplica a todas las marcas, y se puede combinar con EXLAR |
Soldador eléctrico por puntos robótico 110KVA DB6-110-C16001-00
| N° de modelo | DB6-110-C16001-00 |
| Peso bruto(Kg) | 95.5 |
| Capacidad nominal del transformador(KVA) | 110 |
| Tamaño del brazo(mm) | 52*320 |
| Dimensiones L*altura*ancho (mm) | 1056*530*310 |
| Corriente acceso directo máxima(KA) | 24 |
| Golpe máximo(mm) | 131 |
| Fuerza de electrodo máxima(N) | 4500 |
| Deformación del brazo(mm) | ≤1.5 |
| Electrodo desviado(mm) | ≤0.5 |
| Centro de gravedad(X/Y/Z, cm) | 2.2/0.9/46.7 |
| Material del brazo | Aleación de cobre |
| Forma de conexión robótica | Arriba, Abajo, Izquierda, Derecha, Atrás |
| Servo Motor | Se aplica a todas las marcas, se puede combinar con EXLAR |
Soldador eléctrico por puntos robótico 110KVA DB6-110-C16025-00
| N° de modelo | DB6-110-C16025-00 |
| Peso bruto(Kg) | 113.2 |
| Capacidad nominal del transformador(KVA) | 110 |
| Tamaño del brazo(mm) | 579*542 |
| Dimensiones L*ALTURA*ANCHO(mm) | 1376*834*406 |
| Corriente acceso directo máxima(KA) | 24 |
| Golpe máximo(mm) | 120 |
| Fuerza de electrodo máxima(N) | 4000 |
| Deformación del brazo(mm) | ≤1.5 |
| Electrodo desviado(mm) | ≤0.5 |
| Centro de gravedad(X/Y/Z, cm) | 29.7/1/437.9 |
| Material del brazo | Aluminio de aviación |
| Forma de conexión robótica | Arriba, Abajo, Izquierda, Derecha, Atrás |
| Servo Motor | Se aplica a todas las marcas, se puede combinar con EXLAR |
Soldador eléctrico por puntos robótico 110KVA DB6-110-C16027-00
| N° de modelo | DB6-110-C16027-00 |
| Peso bruto(Kg) | 104 |
| Capacidad nominal del transformador(KVA) | 110 |
| Tamaño del brazo(mm) | 110*280 |
| Dimensiones L*ALTURA*ANCHO(mm) | 1031*530*3020 |
| Corriente acceso directo máxima(KA) | 24 |
| Golpe máximo(mm) | 78 |
| Fuerza de electrodo máxima(N) | 4400 |
| Deformación del brazo(mm) | ≤1.5 |
| Electrodo desviado(mm) | ≤0.5 |
| Centro de gravedad(X/Y/Z, cm) | 2.5/0.1/47.1 |
| Material del brazo | Aleación de cobre |
| Forma de conexión robótica | Arriba, Abajo, Izquierda, Derecha, Atrás |
| Servo Motor | Se aplica a todas las marcas, se puede combinar con EXLAR |

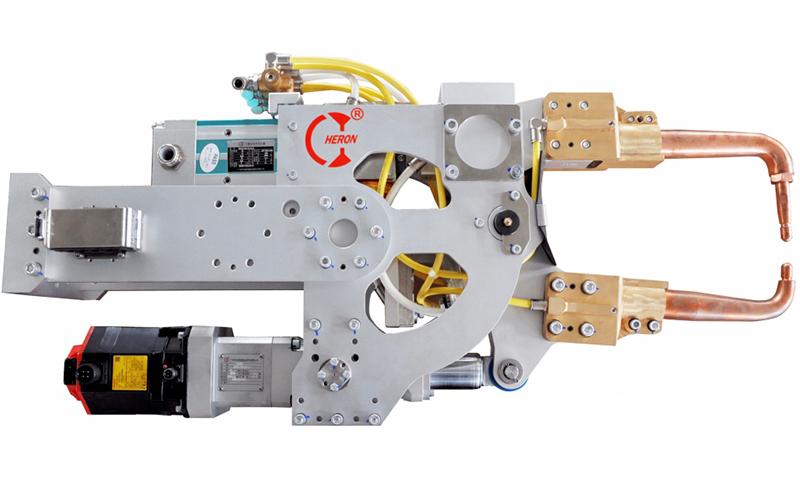

Soldador eléctrico por puntos robótico de frecuencia media tipo X
Soldador eléctrico por puntos robótico 75KVA DB6-075-X16005-00
| N° de modelo | DB6-075-X16005-00 |
| Peso bruto(Kg) | 95.5 |
| Capacidad nominal del transformador(KVA) | 75 |
| Tamaño del brazo(mm) | 384*160 |
| Dimensiones L*ALTURA*ANCHO(mm) | 1161*532*302 |
| Corriente acceso directo máxima(KA) | 20 |
| Golpe máximo(mm) | 179 |
| Fuerza de electrodo máxima(N) | 3900 |
| Deformación del brazo(mm) | ≤1.5 |
| Electrodo desviado(mm) | ≤0.5 |
| Centro de gravedad(X/Y/Z, cm) | 0.3/0.1/52.7 |
| Material del brazo | Aluminio de aviación |
| Forma de conexión robótica | Arriba, Abajo, Izquierda, Derecha, Atrás |
| Servo Motor | Se aplica a todas las marcas, se puede combinar con EXLAR |
Soldador eléctrico por puntos robótico 110KV DB6-110-X15007-00
| N° de modelo | DB6-110-X15007-00 |
| Peso bruto(Kg) | 140 |
| Capacidad nominal del transformador(KVA) | 110 |
| Tamaño del brazo(mm) | 815*250 |
| Dimensiones L*ALTURA*ANCHO(mm) | 1400*825*190 |
| Corriente acceso directo máxima(KA) | 24 |
| Golpe máximo(mm) | 300 |
| Fuerza de electrodo máxima(N) | 4000 |
| Deformación del brazo(mm) | ≤1.5 |
| Electrodo desviado(mm) | ≤0.5 |
| Centro de gravedad(X/Y/Z, cm) | 3/1.1/56.7 |
| Material del brazo | Aluminio de aviación |
| Forma de conexión robótica | Arriba, Abajo, Izquierda, Derecha, Atrás |
| Servo Motor | Se aplica a todas las marcas, se puede combinar con EXLAR |
Soldador eléctrico por puntos robótico 110KVA DB6-110-X15013-00
| N° de modelo | DB6-110-X15013-00 |
| Peso bruto(Kg) | 119 |
| Capacidad nominal del transformador(KVA) | 110 |
| Tamaño del brazo(mm) | 284*125 |
| Dimensiones L*ALTURA*ANCHO(mm) | 1050*531*190 |
| Corriente acceso directo máxima(KA) | 24 |
| Golpe máximo(mm) | 139 |
| Fuerza de electrodo máxima(N) | 4400 |
| Deformación del brazo(mm) | ≤1.5 |
| Electrodo desviado(mm) | ≤0.5 |
| Centro de gravedad(X/Y/Z, cm) | 2.3/0.1/47.6 |
| Material del brazo | Aluminio de aviación |
| Forma de conexión robótica | Arriba, Abajo, Izquierda, Derecha, Atrás |
| Servo Motor | Se aplica a todas las marcas, se puede combinar con EXLAR |
Soldador eléctrico por puntos robótico 110KVA DB6-110-X16048-00
| N° de modelo | DB6-110-X16048-00 |
| Peso bruto(Kg) | 113.2 |
| Capacidad nominal del transformador(KVA) | 110 |
| Tamaño del brazo(mm) | 242*300 |
| Dimensiones L*ALTURA*ANCHO(mm) | 1121*537*302 |
| Corriente acceso directo máxima(KA) | 24 |
| Golpe máximo(mm) | 120 |
| Fuerza de electrodo máxima(N) | 5000 |
| Deformación del brazo(mm) | ≤1.5 |
| Electrodo desviado(mm) | ≤0.5 |
| Centro de gravedad(X/Y/Z, cm) | 5.6/0.1/48.4 |
| Material del brazo | Aluminio de aviación |
| Forma de conexión robótica | Arriba, Abajo, Izquierda, Derecha, Atrás |
| Servo Motor | Se aplica a todas las marcas, se puede combinar con EXLAR |
Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
